１．型式の意味について

２．型式の意味まとめ

型式の意味

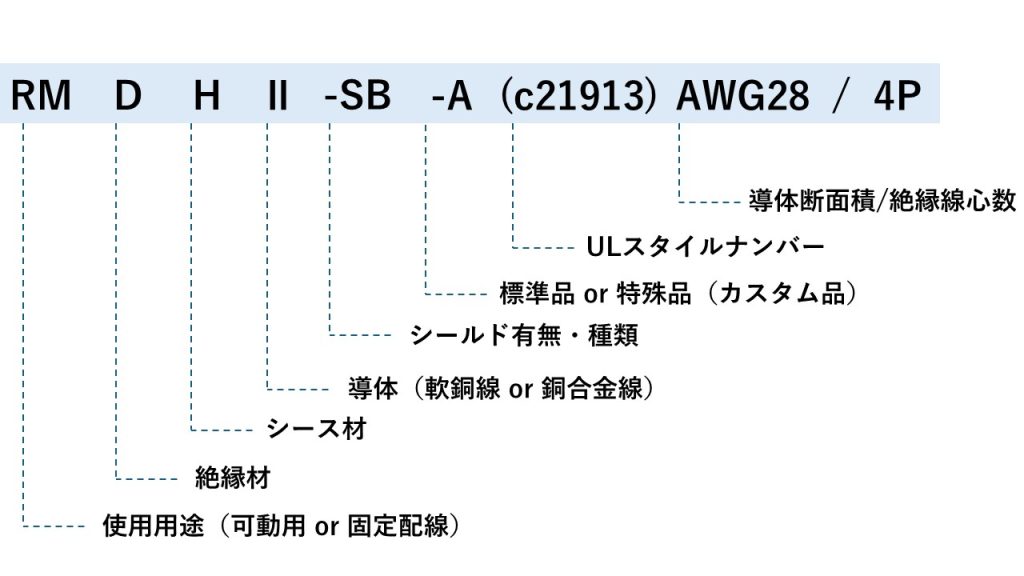

大電ロボットケーブルシリーズの型式にはアルファベットや数字が入っており、これらのワードにはそれぞれ意味がございます。

例）
RMDH(21885)AWG15/2C
RMDVⅡ-A(c21885)AWG23/4C
RMFEVⅡ-SBX(2517)AWG25/3P
RMFEU-SB-B(21611)AWG19/4C
RMCS-SB(2464)AWG26/3P　　　等

今回はその型式の意味についてご紹介します。

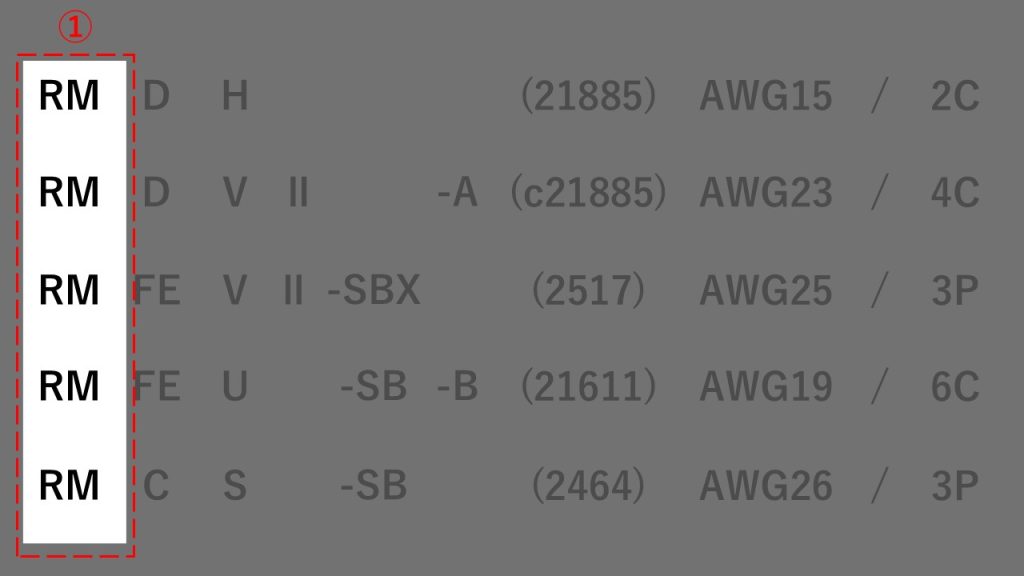

①について

①については、そのケーブルの使用用途を表します。

型式に「RM」が入っているものは、可動部配線に適したロボットケーブルです。

一方で「HR」や「SCL」が入っているものは、固定部配線に適したケーブルとなります。

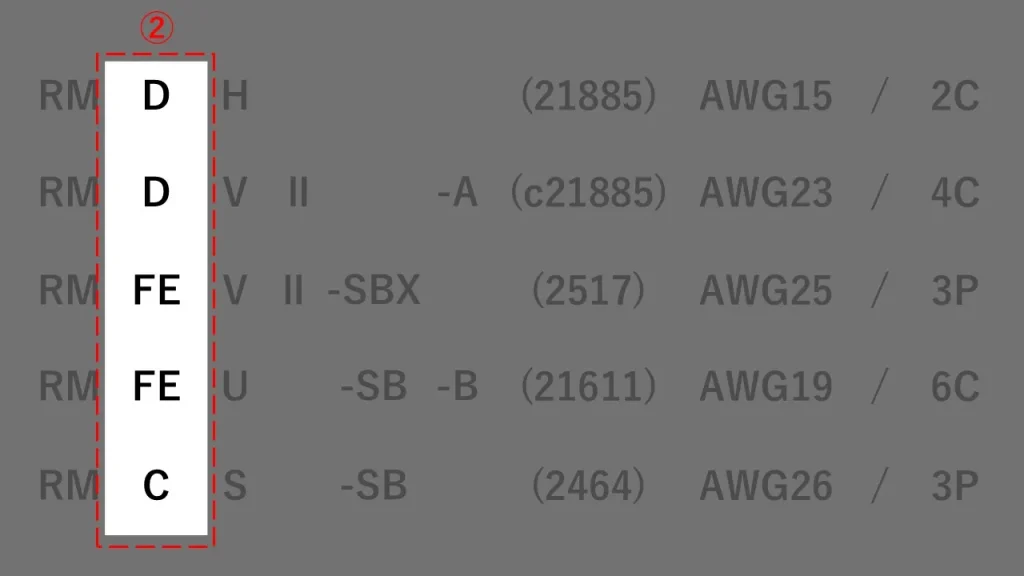

②について

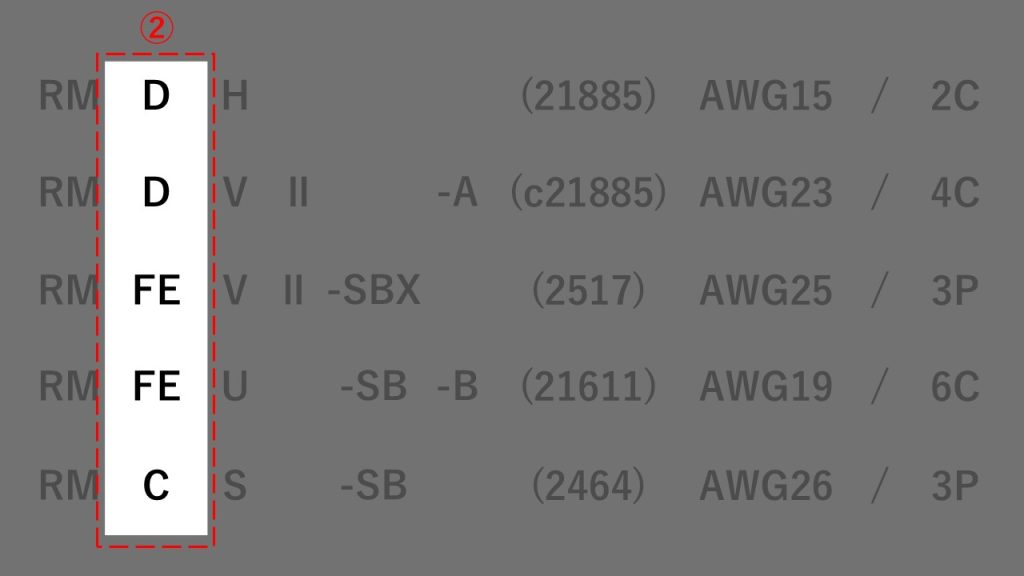

②には、「FE」や「D」「C」等のワードが型式として入ります。

このワードは、そのロボットケーブルが使用する絶縁材を表します。

例えば「FE」というワードが入っていた場合、そのケーブルの絶縁材には”ETFE”を使用しております。

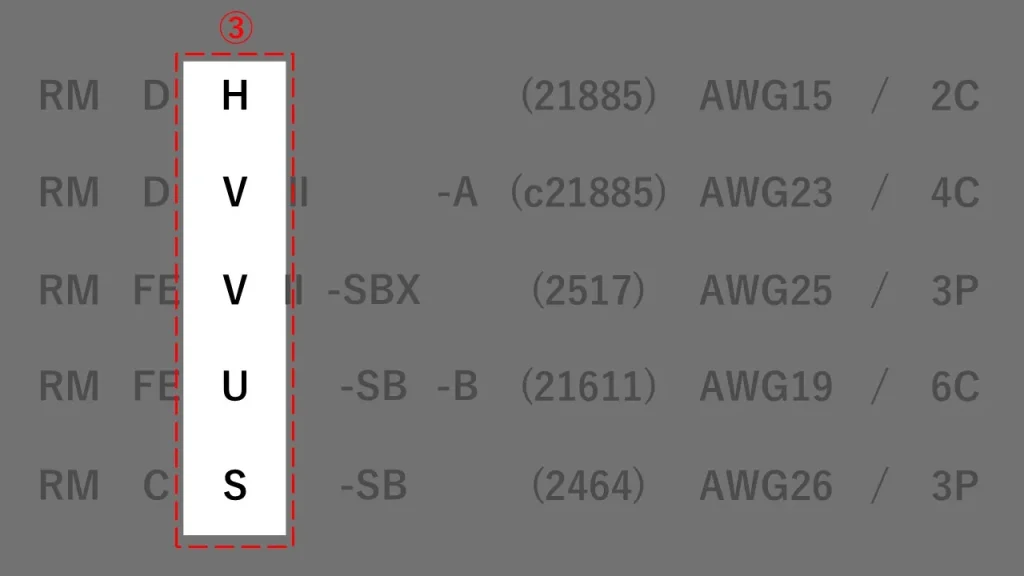

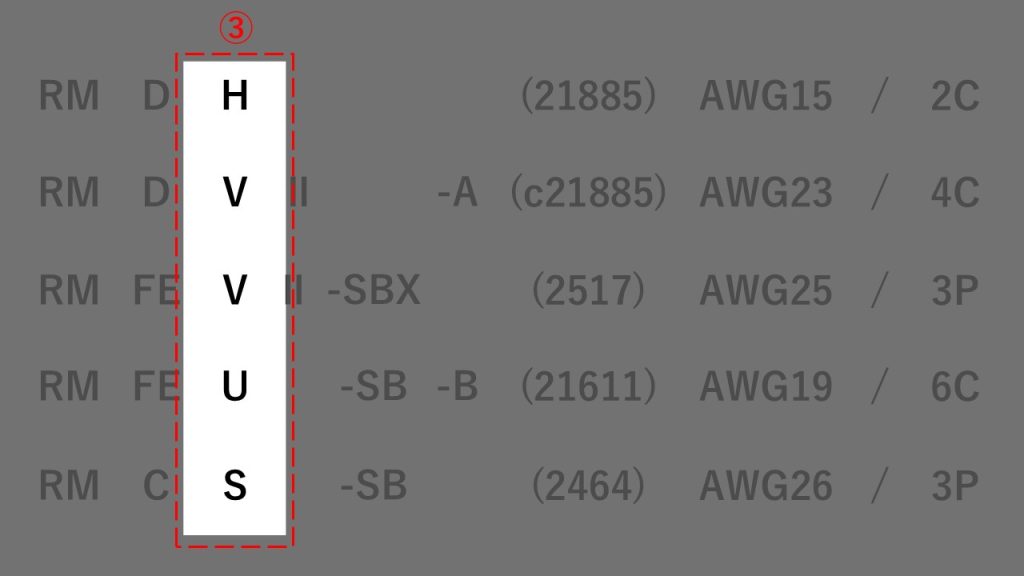

③について

②と同じように③についても、「V」や「H」等のアルファベットが型式として入ります。

このワードは、そのロボットケーブルが使用するシース材を表します。

なお、滑性PVCシース（S）、ポリウレタンシース（U）、耐寒シース（T）、低アウトガスシース（V-LG)については、特殊シース（オプション製品）となります。

▶特殊シースとは？概要はこちらまで

④について

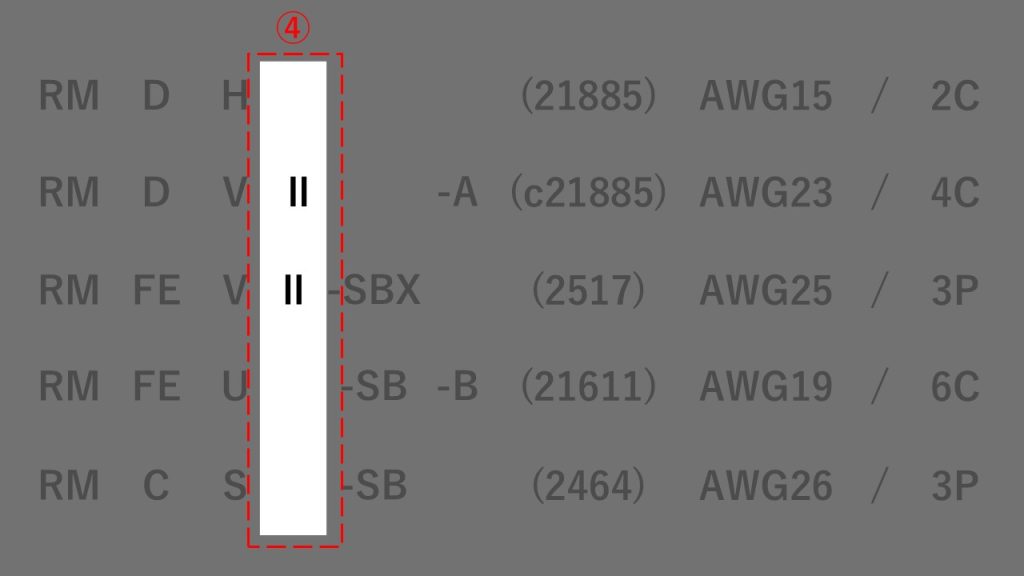

④には、ケーブルによって「Ⅱ」が入っていたり、入っていなかったりします。

この④については、そのロボットケーブルに使用される導体の種類を表しております。

型式に「Ⅱ」が入っていない場合、そのロボットケーブルは当社標準導体（軟銅線 or スズメッキ軟銅線）を使用した製品となります。
（シリーズ・サイズによって、どちらの標準導体を使用しているかが変わります）

一方で、「Ⅱ」が入っている場合、そのケーブルは標準導体より耐久性が高い「銅合金線」を使用した製品となります。

▶銅合金線とは？詳細はこちらまで

⑤について

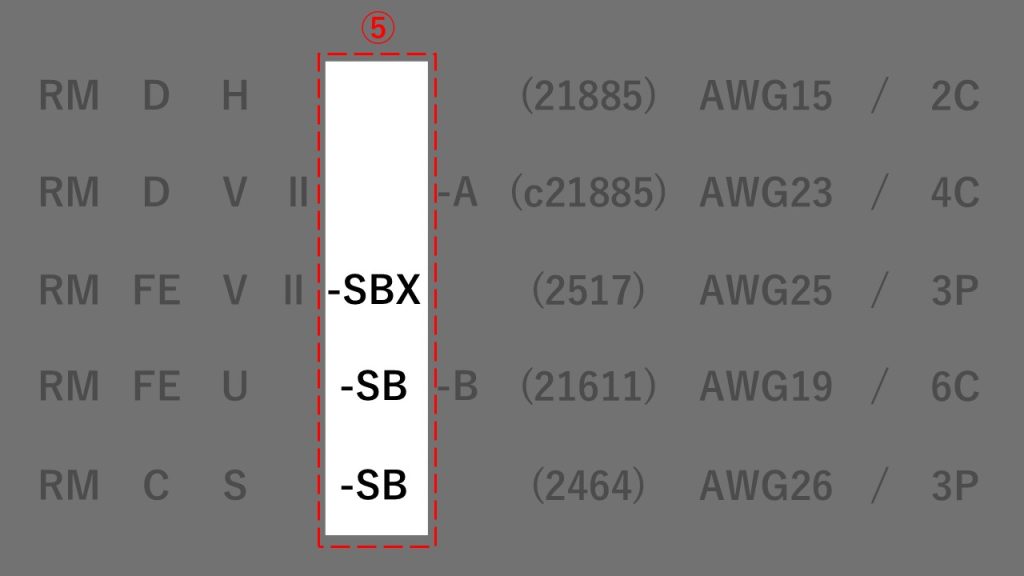

⑤にはケーブルによって、ワードが入っていたり、入っていなかったりします。

この⑤については、シールドの有無及び使用されているシールドの種類を表します。

⑤にワードが入っている場合、そのロボットケーブルはシールドが付与されたケーブルとなります。

また入っているワードによって、シールドの種類がわかります。

▶各シールドの特長は？詳細はこちらまで

なお、文字が入っていない場合、そのロボットケーブルはシールドなしのケーブルとなります。

⑥について

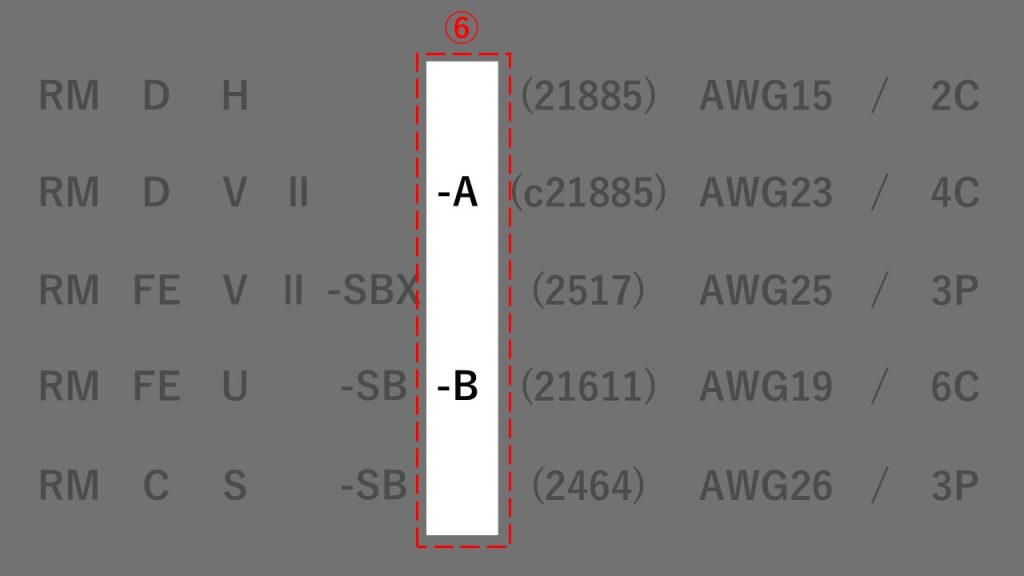

⑥には、ケーブルによってアルファベット1文字が入っていたり、入っていなかったりします。

この⑥では、そのロボットケーブルが標準品なのかどうかを判断できます。

もしアルファベットが入っていない場合、そのロボットケーブルは標準品となります。

反対に、アルファベットが入っている場合は、標準仕様とは異なる特殊品（カスタム製品）となります。

⑦について

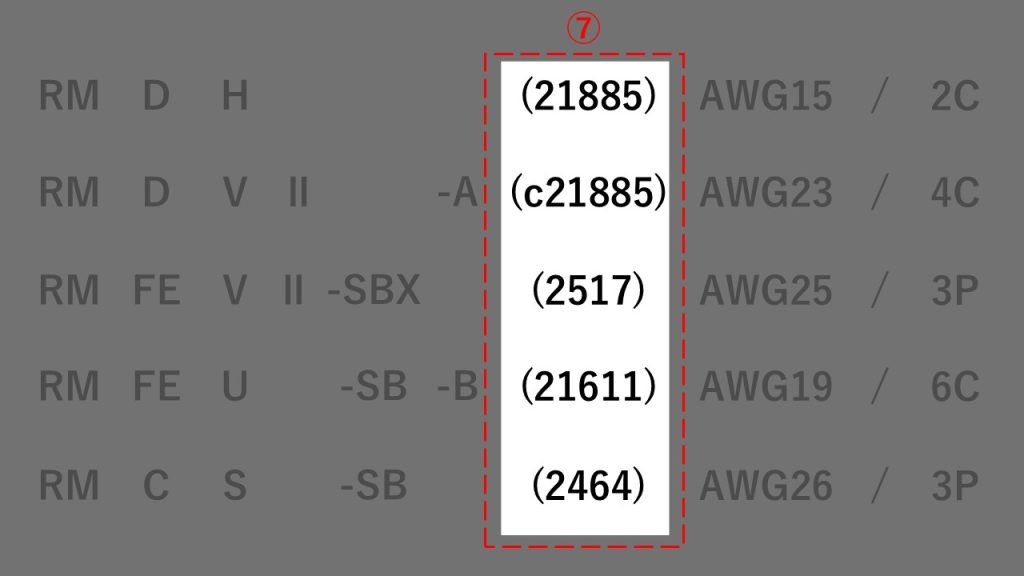

⑦には、4桁もしくは５桁の数字が入ります。

この⑦については、そのロボットケーブルが取得しているULのスタイルナンバーを表記しております。

⑧について

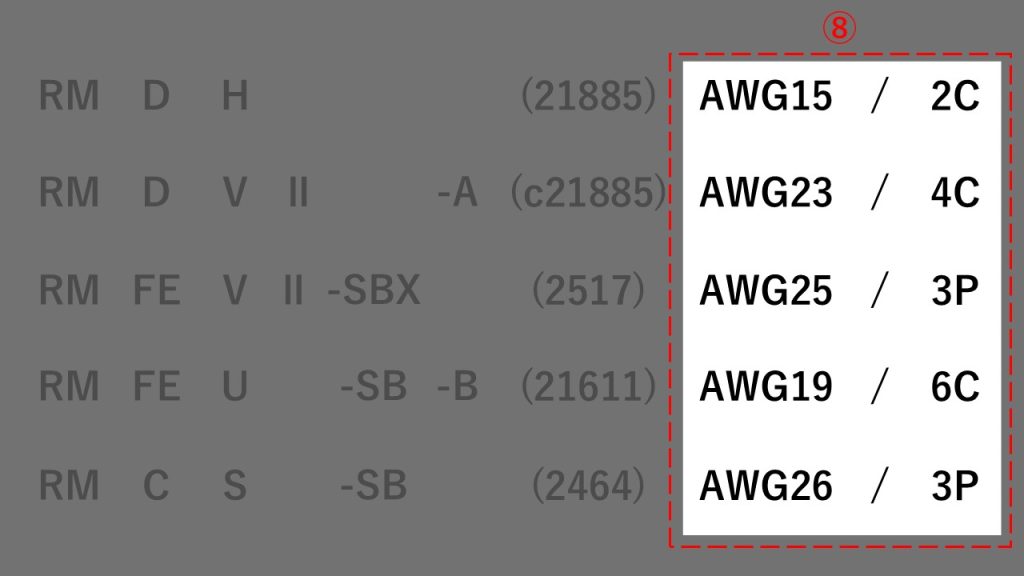

この⑧については、そのロボットケーブルの導体断面積と絶縁線心数を表しております。

「/」の前につく数字が導体断面積、「/」の後につく数字が絶縁線心数となります。

また、Cは心数（Core）、Pは対数（Pair）を表しております。
同じ数値だとしても、CとPでは絶縁線心数が異なりますので、ご注意ください。

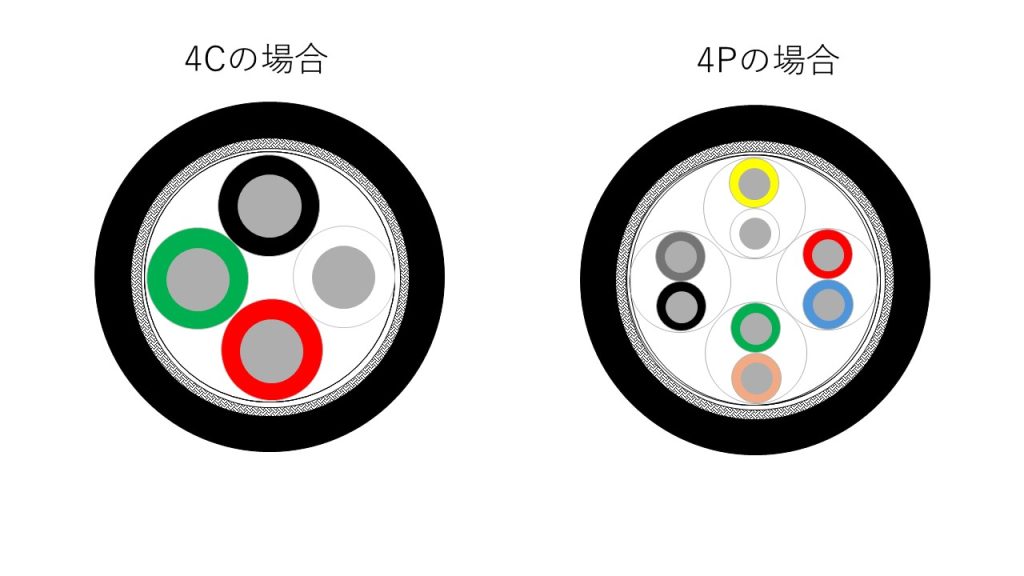

例）4Cと4Pの場合

4Cの場合　→　絶縁線心数は4本
4Pの場合　→　対（絶縁線心2本のペア）が4つ　→　絶縁線心数は8本

型式の意味まとめ

如何でしたでしょうか。

今回ご紹介した内容について、下記まとめております。

ロボットケーブルに関する、不明点・お困りごと等ございましたら、お気軽にお問合せください。
